BTS 三维运动捕捉系统 OEP 呼吸版是利用光电体积描记法测量肺通气量和呼吸功能的最新技术。

其原理是通过红外线光学摄影机精准的测量放置于胸部和腹部反光标记点的位置变化，运用先进的运算方式，计算出胸腹腔体积变化量，对呼吸功能进行监测和评估。

工作原理：

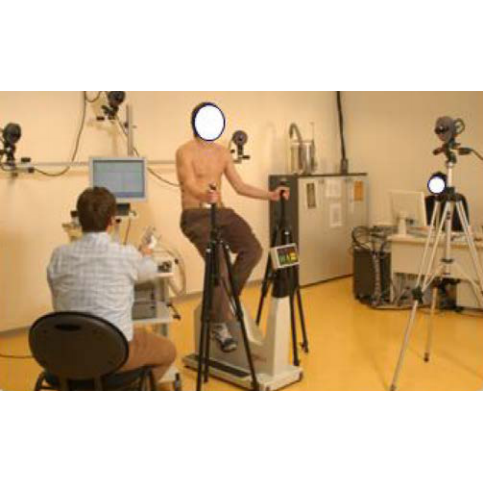

红外摄像头对贴在胸廓的反光标志点进行捕捉与三维重建，开展三维空间运算。

系统特点与应用：

1. 受试者无需鼻罩，便可准确的测量所需要的数据。

2. 长时间持续测量，且不受周围环境因素 ( 如温度；湿度和气体组成 ) 的影响

3. 将呼吸系统分为不同区域进行精准测量（即肋骨上部、下部和腹部，左右侧的胸廓），可量化不同区间因胸腔变化与相位迟滞。

4. 非侵入式测量，可以测量不同的姿势 ( 坐，站，仰躺，俯卧 ) 以及各类的活动时间，例如：休息、运动、睡眠、婴儿监控、唱歌、吹奏乐器等。

5. 对无法配合的病患，系统无需病患动作的配合仍能完成测量。

6. ICU 内可进行病人生命体征监测。

7. 可进行运动过程中的呼吸功能采集与分析

8. 治疗前后的呼吸功能对比

应用人群：

1. 呼吸功能障碍和呼吸系统受到限制

2. 早产儿

3. 儿童呼吸疾病

4. 胸外科手术患者

5. 仪器辅助呼吸患者

6. 长时间或动态呼吸的测量

7. 正常人群的呼吸检测

8. 呼吸生物力学相关科研：乐器演奏呼吸研究、环境与呼吸功能研究等

系统规格介绍：

1. 本系统包含 8 个精密红外摄影机

2. 模拟数据采集频率 120Hz

3. 最少需配置 3x2.5 米的空间

4. 工作站可采集、并集成运算运动学数字讯号

系统软件介绍：

1. 经由反光标记可自动实时追踪与标定病人呼吸状况

2. 实时计算和图像化显示胸腔的变化状态

3. 以 HTML 或 PDF 格式制作评估报告

可测量参数：

1. 肺活量测定参数

●潮气量

●肺活量

●补吸气量

●补呼气量

●通气 / 容积曲线

●容积 / 时间曲线

2. 肺通气

●呼吸频率

●肺通气周期

●肺通气次数

●平均吸气量

●每分通气量
