BTS 生物力学综合 ( 集成式步态）采集分析实验室能够支持从单一设备到复杂多设备的整合。

可进行多种方案的灵活配置，可完成三维运动、二维视频、三维压力和无线表面肌电等系统的采集。

主要应用于科研，医疗康复，体育运动等领域。

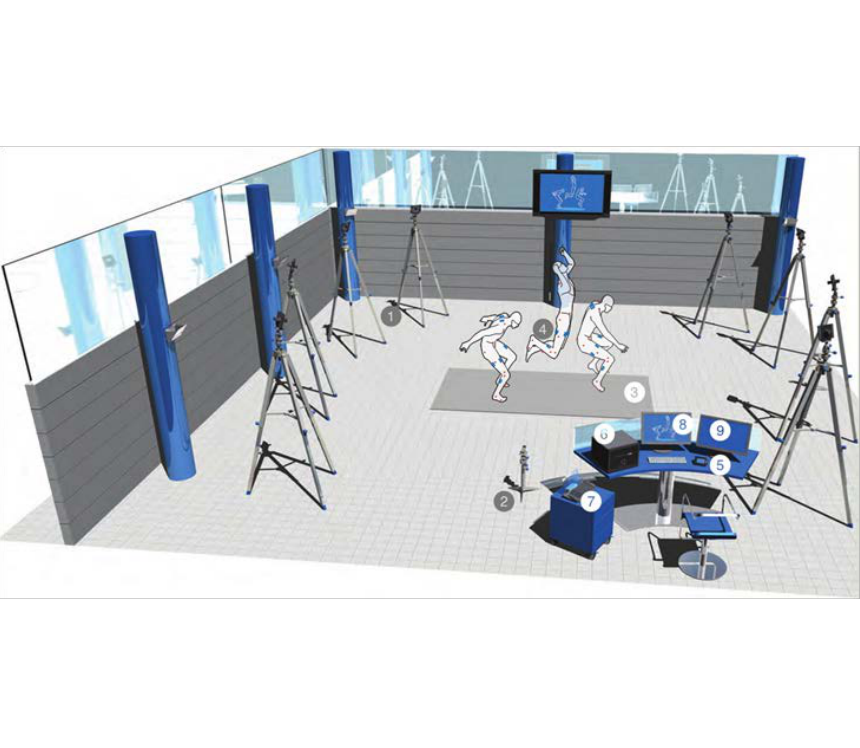

系统组成：

① BTS 红外摄像头

红外摄像头通过采集贴于患者身上的反光标记点的运动轨迹，记录患者多个身体部位（包括肩、肘、腕关节，躯干，骨盆，髋、膝、踝关节）的运动轨迹，得出相关的三维运动学参数（包括：矢状面、冠状面、水平面）。

反光标记点可以被动反射红外光，不存在光线的干扰。摄像头的数量及规格可根据需要选择。

② BTS VIXTA 数字影像装置 :25Hz,50Hz,100Hz 三种规格可选

工作站最多可以连接 4 台数字影像摄像头，可以方便测试者从不同角度对患者进行观察。提供了一个真实的和数据同步的画面，记录保存测试过程，为后期定量结合定性评估提供帮助。

③三维测力台：

BTS 可以提供两种测力台： P6000 型和 INFINI-T 型

BTS P-6000 测力台提供了三维动力学数据，可实时显示地面反作用力，压力中心（COP) 以及力矩，与红外摄像头所测得的运动学数据一起可推算出关节力矩和功率等数据。

④无线表面肌电测试系统

无线表面电极轻巧、方便、几何可变、全无线的特点使被试者在测试过程中可以正常发挥，使测试数据更加准确。

无线 PDA 具有触屏功能。主要作用是接收来自表面无线探测电极的信号，同时将接收的信号传向工作站（笔记本电脑和台式机）。PDA 具有接收信号和保存信号的特点，这种特点可使测试者脱离工作站直接在病房中进行测试。

无 PDA 版肌电可通过工作站上的 USB 装置接受无线肌电信号。

⑤综合采集分析工作站

将所有设备采集的数据都集中于一个工作站，进行数据的统一处理。时此工作站可根据不同的测试者选择不同的软件，例如为医生提供的 BTS SMART Clinic 软件，为体育工作者提供的 BTS SMART Performance，为科研工作者提供的 BTS SMART Analyzer 软件。

BTS 生物力学综合 ( 集成式步态）采集分析实验室特点：

● 实现真正的“同步性”

可与测力台、肌电设备及数字影像进行运动学、动力学和肌电学同步采集，因为测力台、肌电设备来自于同一厂家，集成于同一软件，可在同一软件中进行数据采集、分析与诊断，保证了采集数据的帧帧同步性与数据分析时的准确性。

内部同步，非外部同步

无触发延迟

集成式系统：可以整合多系统数据于同一平台，利于分析，避免步态软件调用出错。

● 数据高速处理能力

● 红外摄像头有多种规格可选，满足不同需求用户。

● 可扩充最多 8 块测力板和 32 通道肌电采集设备，并整合在同一主机内，不需额外连接，最大可扩充至 64 通道信号。

系统软件：

BTS 采集与分析软件可以整合三维红外捕捉、测力台、无线表面肌电、高速摄像装置，将运动学、动力学、肌电图、影像等信息同时呈现一并分析，最终得到一份完整的报告，更能达到时序上的帧帧同步。

BTS 系统软件自带多个测试协议，皆为国际上公认的人体运动分析模型，如 Davis protocol、Helen Hayes protocol、Oxford Foot protocol、Helen Hayes protocol with bi-segmental 3D foot、Upper Limb protocol 等，以及这些模型的简化版和改进版。同时，软件允许用户根据需求自行创建个性化的测试协议，并可保存备用，操作简单，快捷方便。

BTS 系统软件可以应用于生物力学、运动科学、人机工程学、机器人学、计算机绘图、仿真学等领域。

● BTS SMART Analyzer 分析软件

BTS SMART Analyzer软件为多功能性的高端动作分析软件，该软件包含多个可视化的命令按钮，用户可根据实际需求，利用该软件编辑算法，对采集到的数据进行处理和计算，获得想要的指标，同时可快速产生详细的分析报告，可制定图表和多媒体报告格式，可以以打印、输出、或网络分享的方式传输数据。

● BTS SMART Performance 分析软件

BTS SMART Performance 分析软件可预先建立分析模块，主要应用于体育的科学研究，为运动员提供最优化的训练方法，评价运动员的训练水平及能力，防止运动损伤，评价运动姿势及作用力等。

BTS SMART Performance 分析软件包含了各种运动项目的分析模块，包括：足球、网球、篮球、棒球、自行车、高尔夫等。

● BTS SMART Clinic 分析软件

BTS SMART Clinic 分析软件是基于国际公认的临床医疗模块，主要应用于临床动作分析与评价。

BTS SMART Clinic 分析软件可计算患者的步态参数（包括时空、时相参数），动力学参数、肌电参数。此软件中配有正常数据模板，患者测试的参数可以直接导入到正常人的数据模板进行对比。

BTS 生物力学综合 ( 集成式步态）采集分析实验室可扩充性：

实验室可同时整合多 个 其 它 设 备， 如 BTS Poseidon 脊柱运动分析系统，BTS Nirvana 虚拟现实情景互动系统，Con-TrexMJ 多关节等速系统，ConTrex-WS 工 伤 模 拟 系 统，P-WALK 视频压力分析跑台等，实现在同一实验室空间内，进行多种方式的生物力学测试及训练，为科研及临床带来极大的便利和有效的拓展。
